TCL彩电不能开机故障检修经验总结
时间: 2020-11-24

    【故障现象】
    tcl at29s168型彩电,接通交流电源开关,红色待机指示灯亮,但无论用遥控或本机键均不能开机。
    【故障检修】
    测开关电源+b端电压(+140v)仅为20v,其余低压均大幅度下降。根据故障现象分析,可能是cpu系统不能正常工作,导致开关电源处于待机状态。据用户介绍,不久前该机曾出现过此故障,经tcl售后维修人员检修,更换cpu后故障排除。此次是在收看的过程中图像和伴音突然消失,屏幕上全是雪花点,且光栅呈枕形失真状态。

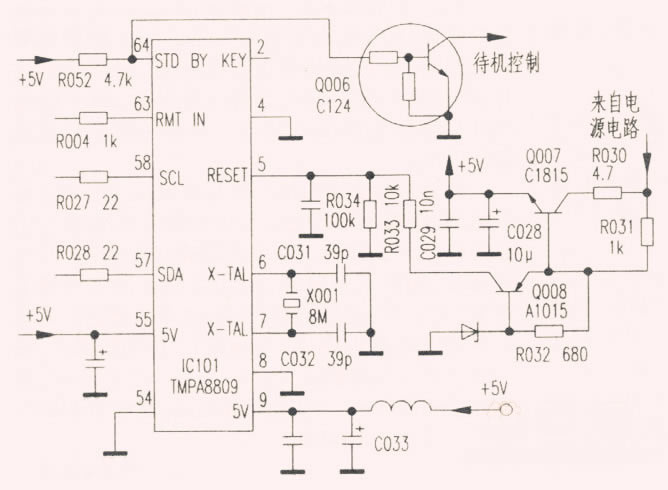

    该机采用新型超级芯片,是以东芝tmpa8809原始芯片经tcl公司掩膜而派生出的,型号为tcl-a01v01-to,相关电路如附图所示。检测+5v电源端55及⑨脚电压正常,58脚(scl)为4.75v,57脚(sda)为4.75v,⑥脚(x-tal)为2v,⑦脚(x—tal)为2v,⑤脚(reset复位端)为0v。除⑤脚复位端电压异常外,其他脚未见异常。⑤脚复位端直流电压正常值应为5v。细查⑤脚外围电路元件未见异常.难道是cpu内部损坏?用相同型号的cpu更换,一切正常,然而仅几分钟此故障重现。此时测cpu⑤脚电压为5.3v,其余脚电压也正常,按动遥控器及本机键毫无反应。细观cpu相关脚焊点未见异常,怀疑晶振x001(8mhz)不良。关机后将其拆下,发现晶振的一腿不易上锡,用小刀仔细刮净后焊回原位,长时间试机一切正常。为什么晶振虚焊,换cpu后机器却“正常”了呢?分析认为cpu与晶振在电路板上位置极近,换cpu时,受烙铁较高温度影响,晶振暂时接触上了,此时机器暂时正常,故障排除。
