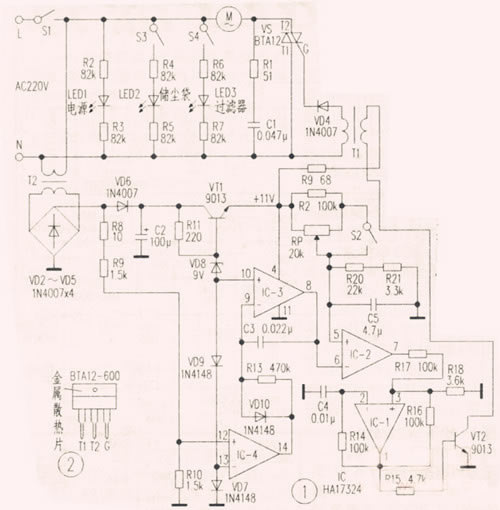

吸尘器大家都不陌生，每天都能看到它忙碌的身影。相比你也很好奇，吸尘器的构造到底是怎样的。本文小编以大力神zw100-939型吸尘器为例，来给大家分析一下吸尘器工作原理解析及故障维修。该吸尘器由外壳、串激电机、储尘袋、调速器和吸头附件等组成。根据实物绘制出电路图如图1所示。
    一、电路工作原理
    1、功能指示灯电路led1为电源指示灯，按下电源开关s1，led1亮，表示电源接通。s3、s4为空气压力开关，led2为储尘袋满指示灯，led3为过滤器堵塞指示灯，分别受s3、s4压力状态控制。
    2、主电路  由单桐交流串激电机m与双向晶闸管vs串联接入220v交流电源。通过改变双向晶闸管导通角，即可实现调压调速目的。由r1、c1组成浪涌吸收回路，以抑制对家用电器的干扰及保护晶闸管。


    3、控制电路
    (1)电压比较器  由四运放集成电路ic(ha17324)的ic-4、ic-3组成。220v交流电源经电源变压器t2降压，全桥(vd2～vd5)整流后，建立与交流电源保持同步的单向脉动电流，并分成两路。一路经vd6隔离，c2滤波后加于串联稳压电路，由于vd8与vd9的作用，ic-3⑩脚、ic-4 13脚分别钳位在1．5v和0．75v。另一路经r8、r9与r10分压后的过零取样信号加于ic-4 12脚，14脚输出高电平，该高电平经vd10、r13、c3组成的积分电路加于ic-3⑨脚，经电压比较，由⑧脚输出电平加于ic-2⑥脚，给转速调节提供同步信号。
    (2)转速调节器  由ic-2及其外围电路组成。调节手柄上的调整电位器rp的阻值，ic-2⑤脚电位随之改变，与⑥脚给定的调变电位相比较，住⑦脚输出的给定电位经r17与r18分压后加于方波发生器ic-1③脚，这样就能实现调压调速目的。
    (3)方波发生器  由ic-1及其外围电路组成。输出方波幅度大小(与ic-1③脚电压的大小成正比)，ic-1①脚输出的方波加于三极管vt2的基极，经整形、放大加于脉冲变压器t1，耦合后输出脉冲电压，经vd1整流，向双向品闸管vs的控制极g提供触发电压，使vs导通，串激
