【例1】故障现象：通电后操作开机，制冷一段时间后整机停止工作，故障灯闪亮。
    故障检修：该现象一般是保护电路有故障引起。先断电一段时间再重新操作开机，检查室内、室外风机运转是否正常，或检查制冷系统低压压力、整机工作电流及温度传感器等是否正常，本故障经检查属室外风机不运转，引起室外机过热保护。用万用表交流电压挡测量插件l极与cn⑧极之间的电压为零，换用直流电压挡测量继电器ry—w的电源电压为12v，又改测驱动块ic5 12脚电压为12v(低电平时继电器吸合)，再测量驱动块ic5⑤脚为高电平，因此怀疑驱动块ic5损坏。用uln2003更换后，故障排除。
    【例2】故障现象：通电后开机，整机不工作(之前常出现操作控制失灵和工作异常现象)。

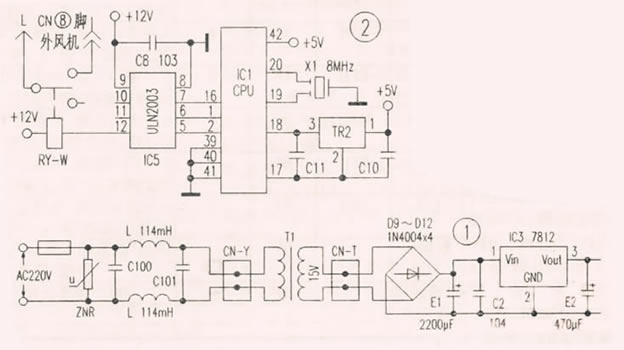

    故障检修：电路见图1所示。先用万用表交流电压挡测量供电电压为225v；后测量室内板插件cn-y两脚电压为0v，因此怀疑保险管、压敏电阻有损坏。经检查保险管fuse熔断，查其熔断原因，用电阻挡测量压敏电阻znr已击穿短路，将二者更换后操作开机．整机能工作。然后通过观察发现有时会自动转换风速挡或模式，用直流电压挡测量电容e1、e2的两脚电压分别为15v、12v，且波动较大，经检查电源滤波电容e1已损坏，更换后故障排除。
    【例3】故障现象：整机不工作。
    故障检修：整机不工作一般是供电电源电路、晶振电路、复位电路等的故障所引起。电路如图1、2所示，首先检测供电电源电路的12v、5v电压正常：其次检测ic1 19、20脚电压约为1v和2v，且用同型号的8mhz晶振代替x1，但问题没有解决。接着在断电后再通电的情况下，测量ic1 18脚电压始终为高电平，因此怀疑复位电路有故障。最后更换复位电路tr2，重复断电后再通电，测量ic1 18脚电压有高低电平变化过程(ic1 18脚为低电平复位有效)，整机恢复正常工作。
