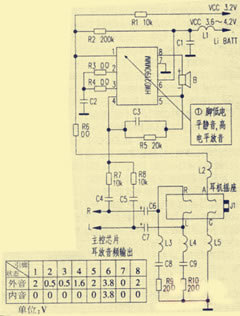

【故障一】插入耳机,外音不关闭。 此故障最常见,多因耳机插座j1内的状态检测开关开路所致。开路的原因是由于耳机插头频繁的拔插,使j1内的a端簧片金属疲劳而不能与耳机插头接触。使u1的引脚①的上拉电压不能通过a→耳机插头地端→g对地变为低电平而产生故障。g端簧片金属疲劳也会产生类似故障,但这时耳机内的声音会变得定位不准。其次是检查j1的a端和g端是否存在虚焊,以及r6、l2、l5是否有开路。对于a端和g端金属疲劳,可将簧片稍微向夹持耳机插头的方向拨动,使其恢复张力,如果用不了几天故障又重现,则只能更换j1。 【故障二】耳机插入与否均无外放音。 一般u1损坏导致无外音的几率较少,多是由于⑥脚的供电回路l1断路所致。其次是检查①脚的上拉电阻r1、r2有无虚焊损坏,使引脚没有上拉电压而无外音。对l1断路可暂用导线应急替代。如果u1各引脚电压差异较大。同时表面发热,一般已损坏,可用lm4890或pt5301直接代换。 【故障三】外放声音破音。 出现这种情况,先要区分是主控芯片耳放故障,还是外放音电路故障造成的。如果耳机内并无破音情况,问题一般出在内置喇叭上。先将喇叭防尘布撕下,再拆下振膜保护盖。如振膜吸附有铁矿质微粒,可用缝衣针尖端将微粒吸附干净;如果故障不能排除,还伴有音圈与振膜脱离情况,由于用胶水加固法操作烦琐,而且修复后效果不太理想,在条件许可下最好将喇叭更换。
|
