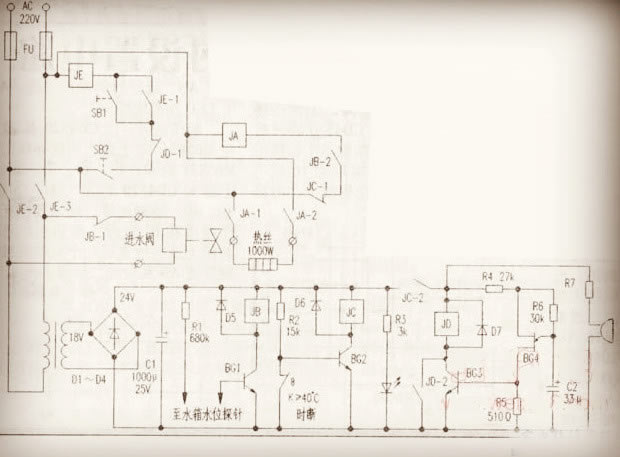

【例1】 故障现象:乐自zd-25电热水器,自动切断电源功能失灵 故障检修:正常时在进水达设定水位后,进水停止,而继电器jb-2常开触点闭合,ja吸合、ja-1、ja-2同时闭合,水箱底部1000w电加热丝开始加热(本电路定为40℃,夏季一般加热时间为10-15分钟;冬季一般为30分钟左右)。待温度达到预没温度时,温度开关k断开,晶体管bg2得到正向偏置而导通,继电器jc吸合使jc-1断开,水箱停止加热。同时jc-2闭合,时间控制器开始工作,蜂鸣器发出声响提示——热水已准备好。此时24v电源经r4、r6给电容c2充电,c2上的电压不断升高,当电容c2上的充电电压等于峰点电压时,bg4导通,使bg3得到正向偏置而导通(一般时间为3~5秒),继电器jd吸合,jd-1常闭点断开;同时,jd-2接通自保,以确保可靠断电。从而自动切断电路全部电源。sb2为人工点停按钮。 根据故障现象分析,可能是电源切断控制电路有故障。分别检查bg3、bg4、r5、c2、r6等相关元器件,发现电容器c2击穿,造成继电器jd不能吸合,导致该故障。更换电容器c2后开机试验,热水器工怍正常,故障排除。 【例2】 故障现象:乐自zd-25电热水器,进水不止 故障检修:该型热水器的进水控制电路工作原理如下(电路见附图所示):按动sb1按钮继电器je得电,je-2、je-3常开触点闭合,进水阀电磁铁吸合,水箱开始进水。待达到预定水位后,水位探针经水导通,晶体管bg1因处于正向偏置状态而导通,继电器jb吸合,使jb-1常闭触点断开,停止进水。 断电后,检查继电器jb的驱动电路元器件bg1、bg2等,发现bg1的基极断路,造成继电器jb不能吸合,常闭触点jb-1始终处于接通状态,导致进水不止。更换晶体管bg1后故障排除。
|
