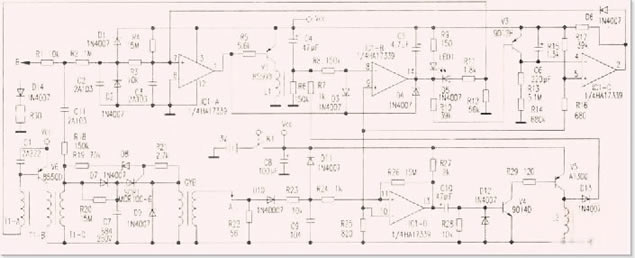

打开水阀，水压微动开关k1闭合，整机通电工作。
    1、点火电路
    c4与r6为延时电路(延时时间10秒)，在延时期间ic1⑧脚电压高于⑨脚，14脚输出低电压，使v6和t1等组成的振荡电路起振，t1次级感应的交流电压经d7半波整流向c7充电。当c7电压足够高时，d8反向击穿，scr1触发极得电，c7的电流经scr1向高压包gyb初级放电，gyb次级感应输出12kv高压，对a点放电；同时led1点火指示灯亮，v1饱和导通，电磁阀维持线圈l1得电动作。r19、d8、r21为点火脉冲频率控制电路，调r19与r21可调整点火频率，r11调整点火电流。
    2、吸阀电路
    点火高压对a点(即热水器外壳)放电(点火距离为5mm)点火后0．5秒期间(延时时间由r23、c9设定)，ic1 11脚电压高于⑩脚，13脚输出高电平，经c10使v4导通，进而使v5饱和导通，电磁阀启动线圈l2得电，燃气进入热水器火排，0．5秒延时结束话v4基极电压小于0．5v，v4、v5截止，电磁阀启动过程结束。


    3、火焰检测电路
    (1)b点火焰检测探针检测到火焰时，在探针上产生负电压。即把b点的正电流旁路到地(热水器正常燃烧时，火焰模拟电阻r30阻值约为1.5m，r30的值与探针的温度成反比)。
    (2)当探针温度足够，即模拟电阻r30小于3m时，经r18、c11耦合的正电流经d14、r30旁路到地，ic1⑦脚为负电压，①脚为低电平，v1饱和导通；同时经d3把⑧脚电压钳位在0．5v，14脚为高电平，停止点火。此时ic1①脚通过r5向v1基极提供工作电流，v1饱和，l1得电，电磁阀维持吸合，整机正常工作。
    (3)当探针检测不到火焰(如意外熄火)时，b点不能旁路正电流，ic1⑦脚为正电压，①脚为正电压，v1截止，电磁阀关闭，整机停止工作，以保证安全。
    (4)探针接地保护：当探针意外接地时，经r18、c11
