y801a型电烘箱具有操作简便,动作灵敏,控温准确等特点。一般为控温范围在50℃以上烘箱和工作温度在50℃以下的低温烘箱(亦称培养箱)。本文以y801a型电烘箱为例简述其工作原理及常见故障分析与排除方法,供参考。
【工作原理】

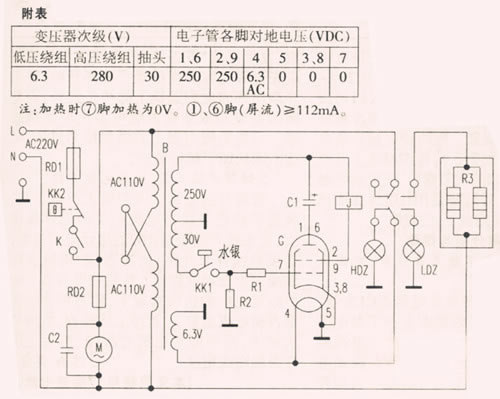

1、电路组成y801a型电烘箱电气原理示意图见附图所示。图中的电子管g与直流电磁继电器j、电接点式水银温度计kk1以及电容器c1、电阻r1、r2等元器件构成电子管继电器自动控制电路;电子管的各极工作电压分别由变压器b的次级提供;加热丝r3一端与市电中性线连接,另一端接在继电器的一静触点,r3的电源受继电器控制;红、绿信号灯hzd、lzd则分别指示保温与加温;电动机d利用风扇加速烘箱内空气循环,使温度比较均匀地上升;在电源进线处设置的kk2,是为防止温度过高损坏仪器而设置的机械式温度安全控制器。
2、工作原理及控制过程 接通电源后,变压器次级即输出250v、30v、6.3v三组电压。红灯亮,约经半分钟后,电子管的灯丝烧热,阴极开始发射电子,产生单向脉动电流,经电容c1滤波后变为较平滑的直流电,流经继电器线圈,继电器吸持,点亮绿灯,红灯灭。同时,继电器另一组触点接通加热丝r3,烘箱加热升温。随着温度的升高,电接点式水银温度计中的水银柱也跟着上升,直到设定温度(105℃)时,水银柱与钨丝接触,接通电子管栅极电路,使栅极获得负偏压把电流截住,切断继电器线圈中电流,继电器触点释放,停止加热,待烘箱内温度稍有下降时,温度计中的水银柱亦随之下降,与钨丝脱离,电子管的栅极电路断开,偏压消失,屏流又继续流经继电器线圈,继电器重新获电吸合,烘箱又开始加热,如此周而复始保持了烘箱内温度恒定。
【常见故障排除】
1、不能加温影响烘箱正常加温的部位及元件主要有:交流回路、变压器、继电器和电了管等。这些部位和元件任一处发生故障,都能断开烘箱的电源使其不能加温。排除方法如下。
开启电源开关k:(1)若红灯不亮,且经半分钟后,继电器不动作,电子管灯丝也不亮,大多为电源电路没接通,可用电笔从市电进线开始检查熔断器rd1、安全控制器kk2、电源开关k等各接线点以及变压器的初级是否有电,若正常,则可能是变压器
