延时继电器主要用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节延时的时间。本文将为大家剖析一下延时继电器的工作原理以及一些常见故障的检修，不要错过哦！（以上海产jsz7-t4c4a型延时继电器为例）

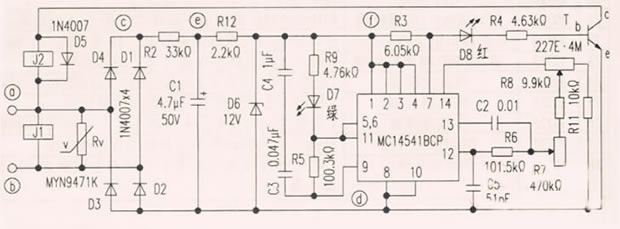

    上海产jsz7-t4c4a型延时继电器带有一组瞬动常开接点：一组延时闭合常开接点。小编按照实物绘出其电路图，如附图所示供参考。
    【工作原理】
    继电器线圈得电，220v市电加到④、⑤两端j1瞬动接点线圈得电并带动瞬动接点动作，压敏电阻rv起过压保护作用。ac220v市电再经过d1～d4桥式整流，r2限流、c1滤波后得25v左右的直流电。再经过r12、限流降压和d6的稳压得到12v左右的直流电。由c4、c3、r9、d7、r5与集成块组成振荡电路。①、②、③、④脚为集成块电源正极，⑧、⑩脚为集成块电源负极。由r8、r11、r10、r7、r6、c2、c5组成延时时长调节电路，通过调节r7的阻值大小就可调节延时在6～60秒内任意整定。当达到延时整定时长时，集成块⑦脚由低电平转为高电平(12v左右)，三极管t饱和导通(电子开关闭合)，于是j2延时线圈得电，并带动延时接点组动作。另外v7(绿色)亮表示继电器延时开始，也就是延时继电器瞬动接点组动作。当延时结束，也就是延时继电器时延接点组动作，v8(红色)亮，表示继电器延时整定值到。


    【检修】
    1、继电器不动作
    (1)用万用表测量瞬动线圈j1和延时动作线圈j2是否完好(正常分别有8k、4k左右阻值)，及所带的接点组通／断是否正常；测量压敏电阻阻值应为无穷大；d5及三极管t是否良好。
    (2)用万用表测量电解电容c1两端的直流电压是否为直流25v左右，如果无电压或电压很低，可能是整流管d1～d4或r2开路虚焊所致。
    2、不能延时动作
    (1)用万用表测量集成块①、②、③、④脚对⑧、⑩脚的电压，是否为直流电压12v左右
