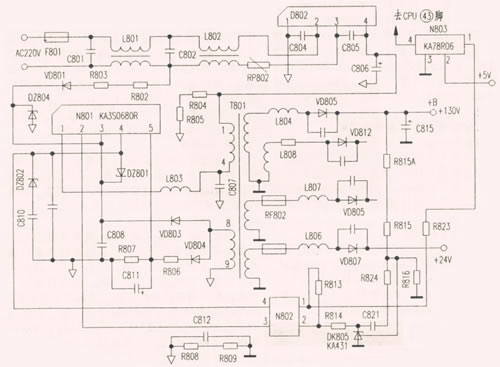

本文以海信itv2911彩电电源为例,为大家阐述电视机电源的工作原理以及一些常见的故障检修,有兴趣的朋友一起来学习一下吧! 该机开关电源采用日本fairchild公司生产的ka3s0680r新型电源厚膜集成电路,它被广泛用于大屏幕彩电电源电路。该模块内部含有基准电压源、振荡器、精密误差放大器、比较放大器、缓冲放大器、逻辑电路及软启动电路,具有过流、过热、过压、欠压等保护检测电路。由于采用ka3s0680r电源模块构成的开关电源输出功率大,外接元件少、保护功能完善等优点,故被国内外许多品牌彩电采用。 【开关电源工作原理】 接通电源,如附图所示,220v交流电经l801、c801、l802、c802等元件滤出电源中的干扰源后送入整流全桥d802的②、③脚,经d802全波整流、c806滤波后形成300v左右的直流电压,此电压经开关变压器t801①-④绕组、电感l803送入n801(ka3s0680r)③脚(内场效应开关管d极)。 同时交流电源另一路经r802、r803、vd801、c808组成分压整流滤波由dz804、dz801钳位后得到约15v左右的直流启动电压,并送至n801③脚,此时n801内部软启动电路启动,振荡电路工作,当振荡频率达到150khz时,n801内部将输出的脉冲信号进行放大整形,使内部场效应开关管导通,t801①~④绕组便有电路流过,同时使t801各绕组产生感应电压。 n801①脚外接电容c807构成谐振回路,在n801内部场效应开关管截止时,t801⑧脚感应电压经vd804整流及r806、r807分压,再由r807、c811组成延时电路延时后送入n801的⑤脚,经n801内部比较器内所设的值进行比较后,精确地控制场效应开关管在谐振电压达到最低点时导通。t801⑧脚感应电压经vd803、c808整流滤波后输出约16v左右的直流电压,为n801③脚提供稳定的工作电压。当某种原因引起负载开路或变轻时,t801各绕组输出的电压会升高,同时n802①、②脚内部发光二极管发光亮度增强,③、④脚内阻变小使n801④脚电位降低,经n801内部基准电压与比较器比较后改变开关脉冲的占空比,使输出电压保持稳定。
