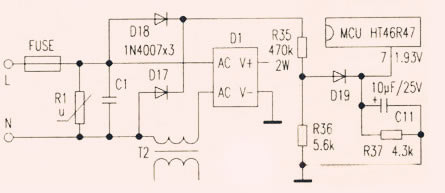

【故障现象】 一台半球zc-18型1800w电磁灶,置低、中挡加热时工作正常,但当切换到最高加热挡时立即烧保险丝,室内dz-47-63、c16型空气断路器也随即跳闸! 【故障检修】 经查,250v/ac、10a保险丝和igbt管被击穿、烧毁。这已是接连第二次损坏了,不能不引起笔者的关切。用dt890d数字表测得当时市电电压为255vac,查阅使用说明:“当电源电压低或高变化时,电磁灶将自动调整、稳定功率输出,并当低于160v或高于250v时自动停机保护。数码显示f0指示电源电压过低,f1指示电源电压过高”。目前故障发生时无f1代码显示,说明该电磁灶的市电过、欠压保护电路并没有起作用,动作失灵了!这恐怕是屡损igbt管的真正原因吧!笔者据实物把过、欠压部分电路测绘下来,详见下图所示。按图索骥:市电源电压经d17、d18及d1内部的半桥整流后,再由:r35、r36,d19、r37和c11二级分压、滤波,取样后送入单片机mcu的⑦脚,单片机据此判断电源电压是否正常,从而发出相应指令,在电压低于160v或高于250v时都停止加热驱动脉冲输出,并显示数字代码指示故障。经仔细检查,发现分压电阻r35~r37均7己异常;d19、mcu也完好无损,但c11损坏。用一只10uf/50v的电解电容更换后,接驳一个tdgc2型2kva的接触调压器(圆盘式手动调压器)分别调整输出150v或250v电压时.电磁灶欠、过压保护电路动作,停机自保。说明这部分电路已能正常工作,至此故障排除。
|
