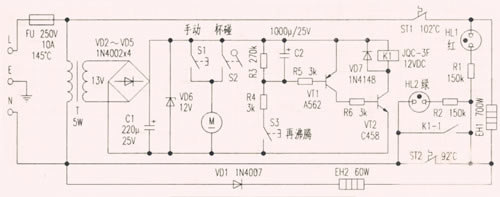

可德信zqp-4.2b自动电热水瓶储水容积4.2l,加热功率700w,保温功率30w,全机电路由加热保温电路、电泵出水电路和再沸腾加热电路三部分组成。根据实物绘制的图纸如下。
【电路工作原理】
1、加热保温电路 由防干烧温控器st1、主加热器eh1、加热温控器st2、整流二极管vd1、保温加热器eh2和加热指示灯hl1、保温指示灯hl2等元件组成。接通电源,220v市电经超温熔断器fu加至eh1对瓶内的水进行加热,同时hl1显示红光,表示热水瓶进入加热状态。由于hl2与r2、vd1与eh2分别串联均被st2短接,所以hl2不亮、eh2不加热。当瓶内的水被煮沸腾时,st2触点自动断开,切断加热电路电源,eh1不加热,hl1熄灭。此时,vd1半波整流向eh2、eh1供电,由于eh2与eh1串联,而eh1电阻很小,半波整流电压几乎全部加在eh2上,eh2以半功率(即30w)加热,对已沸腾的开水进行长时间保温,同时hl2有电流通过显示绿光,表示热水瓶进入保温状态。
2、电泵出水电路 由电源变压器t、手动按钮s1、杯碰按钮s2和电泵等元件组成。220v市电经t降压至13v,由vd2-vd5桥式整流、c1滤波、vd6稳压输出12v直流电压作为电泵和再沸腾加热电路工作电源。手动s1或杯碰s2,接通m电源,电机运转带动水泵转动泵出开水。
3、再沸腾加热电路 由再沸腾按钮s3、三极管vt1、vt2及直流继电器k1等元件组成。当st2断开,加热保温电路处于保温状态需要再加热时,按下s3,c2被充电,同时为vt1的b极提供偏置电压,使vt1、vt2导通,k1得电吸合,其常开触点k1—1闭合。接通加热电路电源,eh1被强制进入加热状态。当松开s3时,c2所充电电压经r5、vt1的b—e极放电,以维持vt1、vt2工作一段时间(约1.3min),已能将瓶内的开水重新煮沸腾。若一次操作不能把水加热至沸腾,可重复按下“再沸腾”按钮。
电路中,fu(145℃)、st1(102℃)安装在不锈钢瓶底的温度敏感位置上。fu起防短路/超温双重保护。st1防止瓶内无水误接通电源干烧时,强制主加热器断电,防止烧坏加热器或造成失火事
