随着人民生活水平的不断提高,各类小家电产品走进寻常百姓的生活,电动剃须刀也是其中的一员。因其小巧,出现问题去维修比较麻烦,很多用户喜欢自己动手。由于不知道其工作原理,不好下手维修。今天小编就来跟大家分享一下剃须刀工作原理解析及电路检修,不要错过哦!(本文以飞利浦3830剃须刀为例)
飞利浦3830剃须刀充电电路采用以tea 1402为核心的单片智能ic开关电源控制器,照实物测绘其电路如附图所示。
【工作简介】
市电经整流堆d4(s1nb8061)整流,经由c1(2.2uf/385v)、l1(1000uh)、c2(2.2uf/385v)组成的π型滤波电路滤波后,在c2正极端产生了约320v直流电压,该电压一路经开关变压器(prim)初级绕组加至ic3的18脚,另一路作为内部启动电压加至ic3的①脚,ic3内部开关电路工作后,电流流过prim初级绕组并产生感应电动势,prim次级绕组感应的电压经d3(ir9636)整流、电容滤波后,产生充电电压。该充电电压一路加至ic3的14脚,另一路经贴片三极管、贴片充电指示灯led、电解电容c5(47uf/10v)、贴片电阻(100k)、贴片电阻(0欧)组成的充电指示电路,由ic3的③脚进行控制,作充电指示。

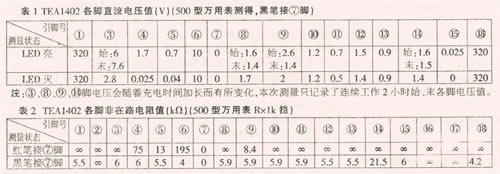

现用500型万用表测下充电状态ic3各脚直流电压值,在测量其⑧、⑨脚电压时,有时充电指示灯会熄灭,此时,只有断电再通电后指示灯才会亮,估计⑧、⑨脚为电路保护端。ic3在充电指示灯亮、灭状态下的各脚直流电压见表1;非在路各脚对⑦脚电阻阻值见表2。
用示波器测得ic3⑤脚电压波形峰值为1.2v、周期为22us的锯齿波,充电电压(电池bat正极端或ic3 14脚)为电压幅值20v、脉宽1us、周期22us的系列脉冲串。
【电路检修】
此充电器出现通电后无任何反应,充电指示灯始终不亮的故障。
首先测整流堆d4、限流电阻r1(33欧)、滤波电感l1正常。此外,电路板上除充电电池正极端处有局部腐蚀外,其他各处均正常。用示波器测ic3⑤脚电压波形峰峰值为1.4v、周期为22us的锯齿
