【故障现象】
一台奇声7301型dvd机,开机后,几秒钟便显示“no disc”。
【故障检修】

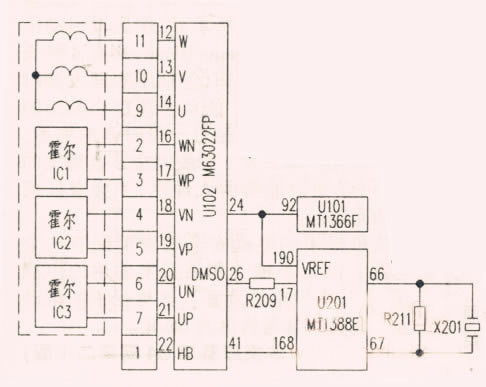

观察激光头回位正常,物镜聚焦搜索动作正常,并有激光发出,但主轴不转。该机的主轴启动相关电路见附图。主轴电机内部有三个电机定子绕组均嵌有霍尔ic元件,对主轴电机的转子位置进行检测,电磁感应输出三路与位置对应的电信号,送至主轴伺服驱动电路u102(m63022fp)的16~21脚,经内部逻辑矩阵处理及相位比较后,检测出光盘旋转相位误差信号(fg),并送回数字信号处理器u201(mt1388e)。同时,u201对208、207脚输入的dvd声像rf信号进行分离,产生反映主轴旋转速率的帧同步信号,并送到pll锁相环,u201 66、67脚内部电路与外接的晶振x201所构成的时钟振荡电路产生33.8688mhz时钟信号。此时钟信号经分频后作为基准信号,也送至pll锁相环,利用pll环路跟踪输入信号的特性,鉴频产生主轴旋转的速度误差信号。u201再对主轴旋转相位误差信号和主轴旋转速度误差信号进行数字伺服处理后,产生合成主轴伺服控制信号,从u201 17脚输出。u201 17脚输出的主轴伺服控制信号经lpf低通滤波器滤波后,送至驱动电路u102 26脚,与其24脚内的vref基准电压进行比较放大,产生转矩控制信号,再通过激励推动和功率放大,从u102 12、13、14脚输出主轴电机伺服校正电流,控制光盘恒线速旋转。
由上述主轴自动驱动伺服控制程序工作原理得知,它与激光头性能的好坏和聚焦搜索时,是否能产生正常的fok、fzc信号没有关系。主轴不转主要检查主轴电机及伺服驱动电路。检查主轴电机,测量电机的三个线圈绕组的直流电阻约为23ω左右,说明主轴电机基本正常。再检查聚焦搜索过程中伺服处理电路u201(mt1388e) 17脚电压,经测量有控制信号输出,说明主轴电机启动控制电压也正常.再测驱动电路u102(m63022fp)26脚无电压,说明u201 17脚启动控制信号未送到u102 26脚。细查发现电阻r209与u102 26脚相连的一脚周围有一圈细小的裂纹,估计由于该裂纹导致电阻r209与电路板之间开路性故障
