随着科技的发展，快捷、安全、便利、充分利用能源日渐成为了自动电热水瓶的主要特点，人们都很喜欢使用它，尤其是一些喜欢喝茶或是喝咖啡的用户。今天小编来给大家分析一下自动电热水瓶的电路原理分析与检修，以恒华pe-4．6l型自动电热水瓶为例，不要错过哦！
    【电路原理分析】

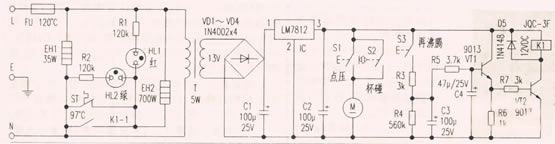

    根据实物绘出电路原理如附图所示。
    1、自动加热／保温电路
    接通电源，220v市电电源经超温保护器fu后进入加热／保温电路。一路加在保温加热器eh1两端，另一路经温控器st加在煮水加热器eh2两端，eh1、eh2开始加热煮水，同时煮水指示灯hl1显示红光，指示处于煮水状态。当水沸腾时，st触点自动断开，截断eh2电源而停止加热，hl1熄灭，eh1继续工作，保温指示灯hl2显示绿光，指示处于保温状态。
    2、点压／杯碰电泵出水电路
    220v市电电源经电源变压器t降压为13v，再经vd1～vd4桥式整流，c1、ic、c2组成的滤波稳压后，输出12v稳定的直流电源。点压出水开关s1或杯碰出水开关s2，接通电机m电源带动水泵转动出水。
    3、再沸腾加热电路
    当水温降低或向瓶内加入冷水后，在st处于断开状态下，需要煮沸时，轻触一下自动复位再沸腾按钮s3，驱动三极管vt1、vt2导通，继电器k1得电吸合，常开触点k1-1闭合，接通eh2电源开始加热。当s3接通的瞬间，12v电压经r3向c3充电，s3断开后，c3上所充的电荷通过r4放电，当电平不足以维持vt1工作时，vt1、vt2截止，k1失电释放，k1—1复位断开，eh2停止加热，此时水刚好煮沸。煮沸时间由r4、c3的放电时间常数决定。vd5是k1的续流二极管保护vt2不致损坏。fu是不可复位一次性熔断的保护元件，电路遇过热或过流自行熔断，截断整机电源。


    【故障检修实例】
    例1、一旦接通电源，漏电保护开关就跳闸。
&

[1]
