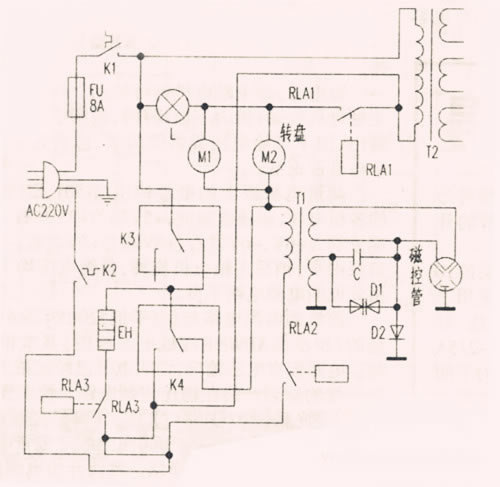

故障现象: 希贵wd800-a型微波炉接通电源后屏显正常,操作各功能键,炉内指示灯亮,炉盘也旋转。但就是不加热。 故障检修: 从该微波炉在操作各功能键后,炉灯亮和盘转来分析,说明其电源电路及微电脑控制部分是正常的,判断故障出在高压变压器之后的各级元件(具体见附图所示)。这种故障现象,一般较为常见的是高压变压器次级绕组匝间短路、磁控管损坏、高压整流二极管开路、高压电容漏电及接插件接触不良等。拆开其外壳,先对高压电容c(hvc)进行放电,然后把磁控管(2m253j)的两脚接插件端拔下,再把高压二极管一端连到高压电容c接脚上的接插件拔下,之后对磁控管、高压变压器t1的初、次级绕组、c(hvc)、不对称二极管dv(ts01)和高压整流二极管d2(t4512)进行检查,均没有发现异常。为了安全,在拔下上述各插接件的情况下,接通电源进行测量检查,发现t1的初级没有220v交流电压。断开电源先对磁控管温控开关k1、炉箱温度开关k2、上门控开关k3及中门控开关k4检查都正常,看来问题有可能出在rla2及其控制电路上。接着拔掉tla2两接触簧片上的引脚插头,直接给继电器的供电端接12v直流电压,用表测其两接触簧片没有导通,由此说明是继电器损坏造成的。用同型号继电器换上,把各接插件恢复,装上外壳后开机,微波炉加热正常,故障排除。
|
