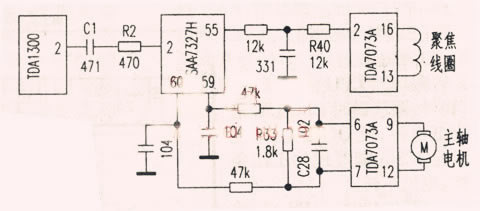

【故障现象】 一台金正n108d超级vcd机,该机放入碟片数秒钟后。屏显no disc,但进出仓正常。 【故障检修】 拆开上盖,接通电源,观察无碟时激光头物镜表面清洁无污,聚焦搜索动作正常,且有较强的红色激光发出。装上碟片后重放,观察碟片能正常装载到位,但碟片不转,然后屏显no disc。 根据观察,分析故障原因有以下几种可能:1、激光头不良;2、聚焦电路不良;3、主轴驱动电路有故障等。 用万用表测主板电源电压5v、12v正常;拆下机芯检查主轴电机工作正常;托盘状态检测开关正常。将原光头试用同型号vam1202新光头代换,故障依旧,说明原光头工作基本正常,故障应在主板上,应重点检查聚焦电路及主轴驱动电路。 该机机芯伺服电路采用的dsp为saa7327h的飞利浦cd7-2电路。saa7327h电路是将原数字信号处理、数字伺服电路saa7372gp和机芯控制微处理器om5284全部集成在一块电路中。其聚焦搜索、主轴控制电路工作原理为:激光头复位后,saa7327h内微处理器接口电路将收到的激光头聚焦访问指令送到逻辑控制器,处理或聚焦搜索控制信号,经pwm电路从saa7327h 55脚输出,经tda7073a放大后,驱动聚焦线圈使物镜上下移动,调整焦距。同时saa7327h 59脚输出约4.5v左右的启动电压,启动主轴旋转。 根据上述原理分析,首先测ssaa7327h59脚电压,结果无驱动电压输出;又分别测②脚hf信号输入脚,有1.8v应有电压,而55脚聚焦伺服控制输出端输出的聚焦电压1.6v左右偏低,怀疑由于聚焦电压偏低而使光头上下聚焦访问幅度小而产生上述故障。试在r40两端并一只12k电阻,以加大光头上下聚焦访问幅度。通电开机瞬间光盘转动,读碟及播放恢复正常,故障排除。
|
