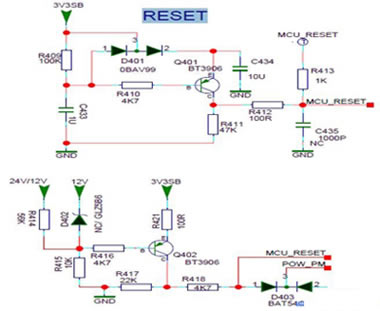

机型:tcl王牌ms99机芯液晶电视 此机开机复位电路如下图所示,该电路属于低电平复位开机时由于二极管的快速道通,3.3vstb立即加到q401的射极(实际加到射极没有3.3v,还要去掉二极管的压降),同时3.3vstb通过r409对c433充电,电压缓慢上升,电压加在q401的基极,滞后于射极,q401导通,system-ret置高。 当c433充电完成后,基极电压上升到3.3v,高于射极电压,q401截至,完成复位。关机复位:交流关机时+12v先掉电,q402导通,然后3.3vstb再掉电,完成复位。但是待机时,pow_pm先被主芯片拉低,保证+12v掉电后,不再有复位动作。
|
